CONECTOR XLR NEUTRIK NC5MBV-SW

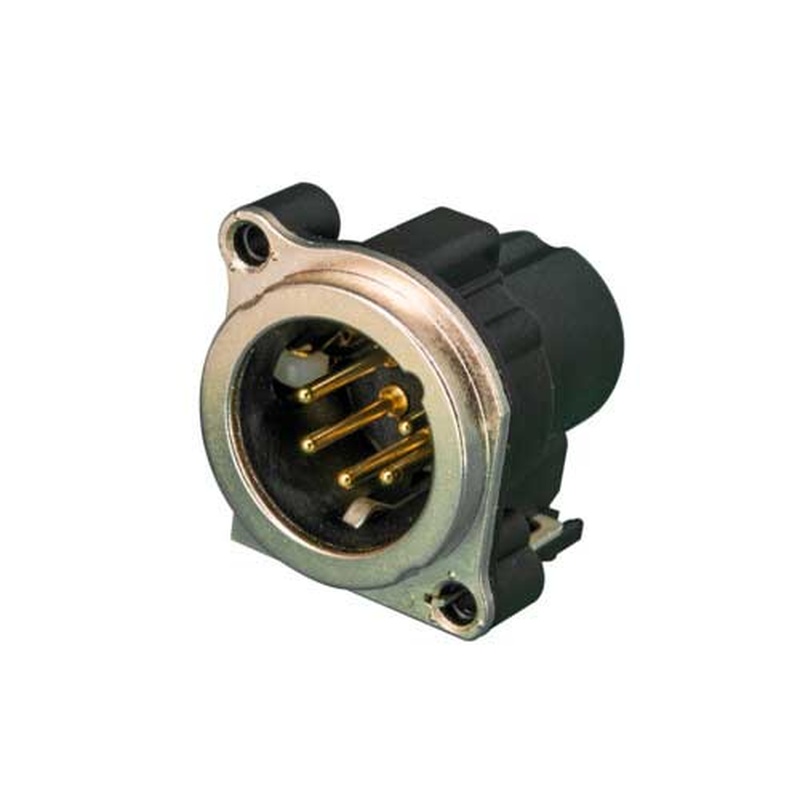

El NC5MBV‑SW es un conector macho de chasis XLR de 5 pines, diseñado para aplicaciones de audio y vídeo donde la fiabilidad y la protección electromagnética son esenciales. Con un acabado en níquel y contactos de oro, ofrece una excelente conductividad y resistencia a la corrosión, mientras que su montaje vertical en PCB garantiza una instalación compacta y robusta.
La brida de montaje metálica incorpora un contacto de tierra circunferencial continuo con el chasis, reforzando la protección contra interferencias electromagnéticas (EMI) y radiofrecuencia (RF). Además, el conector cuenta con un contacto de masa separado que se conecta tanto a la carcasa como al panel frontal, sin interferir con el pin 1, lo que facilita la gestión de tierra y reduce la posibilidad de ruido.
Su receptáculo XLR pequeño permite una mayor densidad de empaquetado, ideal para equipos con limitaciones de espacio. Los contactos de conmutación se activan mediante el conector de acoplamiento, proporcionando una señal visual y lógica que indica y controla la conexión acoplada. El interruptor ofrece opciones de contacto normalmente abierto (NO) y normalmente cerrado (NC), y se asegura con una cerradura de pestillo que evita desconexiones accidentales.
El NC5MBV‑SW está construido con anillos de zinc, lo que garantiza una alta durabilidad y resistencia mecánica. Sus especificaciones ambientales cumplen con la clasificación de inflamabilidad UL 94 V‑0, protección IP 40 y un rango de temperatura operativa de -30 °C a +80 °C, lo que lo hace apto para entornos industriales y de producción exigentes.
Este conector es la elección ideal para estudios de grabación, estaciones de transmisión, equipos de control industrial y cualquier aplicación que requiera una conexión segura, conmutación fiable y protección electromagnética superior.
Especificaciones:
- Tipo: Conector macho de chasis XLR 5‑pines, Serie B
- Acabado: Níquel, contactos de oro
- Montaje: Vertical en PCB
- Protección EMI/RF: Brida metálica con contacto de tierra circunferencial continuo
- Contacto de masa: Separado, conectado a carcasa y panel frontal (sin pin 1)
- Receptáculo: XLR pequeño, alta densidad de empaquetado
- Conmutación: Contactos activados por acoplamiento, NO/NC
- Bloqueo: Pestillo
- Material: Anillo de zinc
- Flamabilidad: UL 94 V‑0
- Protección: IP 40
- Rango de temperatura: -30 °C a +80 °C
