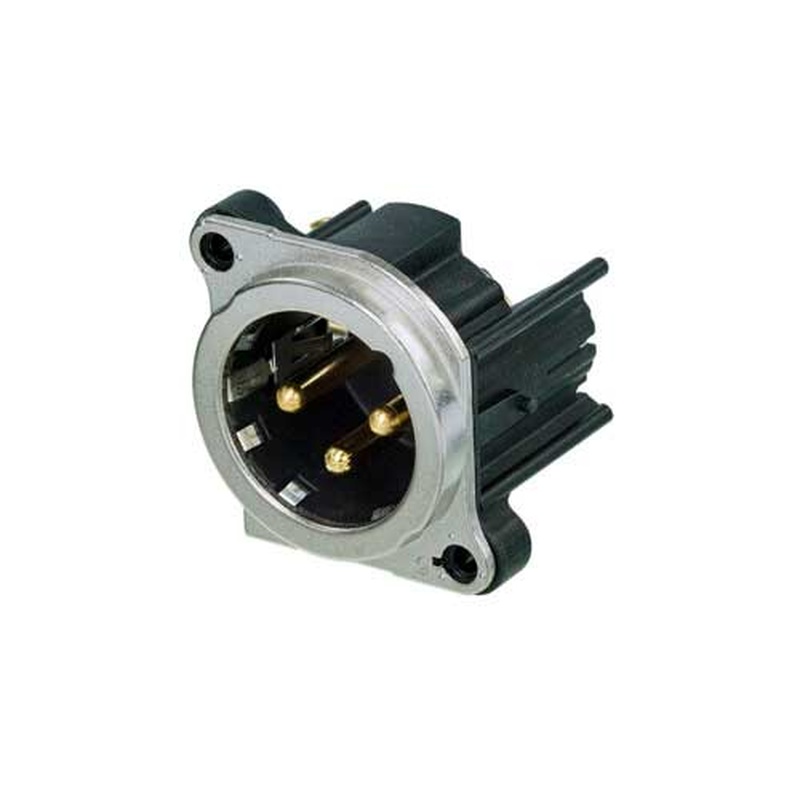

CONECTOR XLR NEUTRIK NC3MBHL
El NC3MBHL es un conector de chasis XLR macho de 3 pines, serie B, diseñado para ofrecer una conexión fiable y una protección electromagnética superior en equipos de audio y video profesionales. Con su acabado níquel y contactos de oro, garantiza una señal limpia y una larga vida útil.
Su montaje lateral izquierdo en la placa de circuito impreso (PCB) facilita la integración en sistemas compactos, mientras que la brida metálica con contacto de tierra circunferencial continuo asegura una conexión a tierra continua con el chasis, reduciendo interferencias electromagnéticas (EMC) y de radiofrecuencia (RF). La lengüeta de retención de acero y el dispositivo de bloqueo mediante cerradura de pestillo garantizan una fijación segura y fácil de desmontar.
El conector cuenta con un receptáculo XLR más pequeño, lo que permite una mayor densidad de empaquetado sin sacrificar la robustez. Además, el contacto de masa separado se conecta a la carcasa del conector y al panel frontal, sin interferir con el pin 1, lo que facilita la gestión de la tierra en sistemas complejos.
La carcasa de zinc proporciona resistencia a la corrosión y al desgaste, mientras que las especificaciones ambientales aseguran su funcionamiento en entornos exigentes: inflamabilidad UL 94 V‑0, cumplimiento de la norma IEC 61076‑2‑103, protección IP 40 y un rango operativo de –30 °C a +80 °C.
El NC3MBHL es ideal para su uso en estudios de grabación, equipos de transmisión en vivo, sistemas de intercomunicación y cualquier aplicación que requiera una conexión XLR confiable, con protección electromagnética avanzada y una construcción robusta.
Especificaciones:
- Color: níquel
- Contactos: oro
- Montaje: lateral izquierdo en PCB
- Brida de montaje: metal con contacto de tierra circunferencial continuo con el chasis
- Lengüeta de retención: acero
- Contacto de masa: separado, conectado a la carcasa y al panel frontal, sin conexión al pin 1
- Receptáculo XLR: más pequeño, mayor densidad de empaquetado
- Bloqueo: cerradura de pestillo
- Carcasa: zinc
- Inflamabilidad: UL 94 V‑0
- Norma: IEC 61076‑2‑103
- Protección IP: 40
- Rango de temperatura: –30 °C → +80 °C
