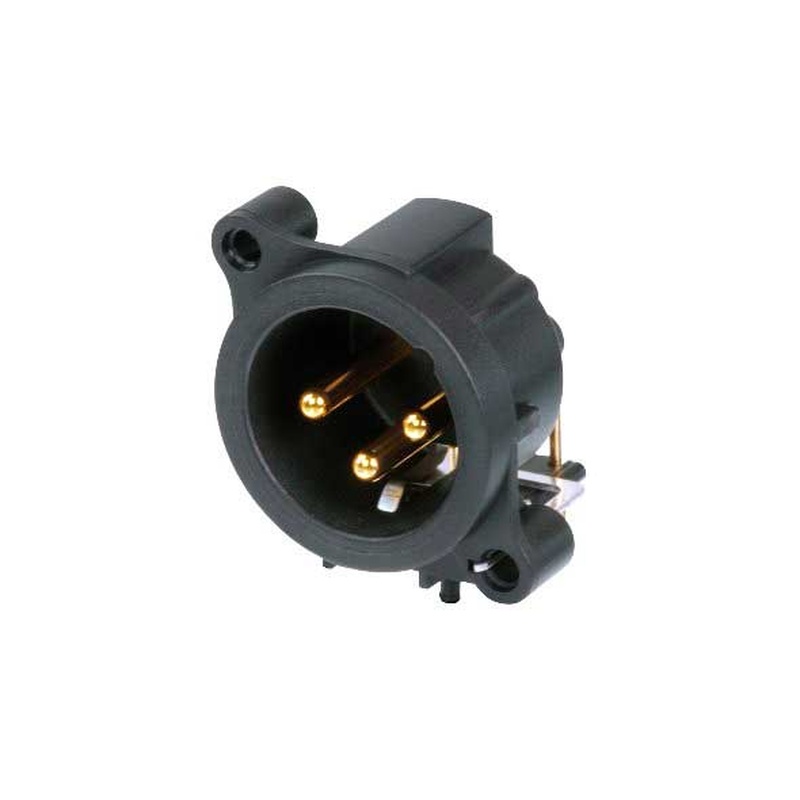

CONECTOR XLR NEUTRIK NC3MAAH-1 BK
El NC3MAAH‑1 es un conector de chasis XLR macho de 3 pines, diseñado para aplicaciones de audio profesional donde la fiabilidad y la compatibilidad son esenciales. Su serie AA garantiza un rendimiento consistente y su acabado negro con contactos de oro proporciona una excelente conductividad y resistencia a la corrosión.
Este conector se monta horizontalmente en la placa de circuito impreso (PCB), lo que facilita la integración en diseños compactos. El cuerpo redondo de plástico, optimizado para la rentabilidad, no sacrifica la robustez: la carcasa de poliamida protege los contactos internos y soporta el rango de temperatura de –30 °C a +80 °C.
La conexión a tierra se logra mediante la carcasa del conector acoplada al pin 1 y al panel frontal, eliminando la necesidad de un punto de tierra separado y simplificando el diseño de la placa. El diseño de contacto tipo tulipán, con alta presión, asegura una larga vida útil y una conexión estable incluso tras repetidos ciclos de inserción y extracción.
Para mayor seguridad y facilidad de uso, el NC3MAAH‑1 incluye un dispositivo de bloqueo con cerradura de pestillo que evita desconexiones accidentales. Además, su recorte del panel frontal y la compatibilidad al 100 % con la serie A garantizan una instalación sin complicaciones.
El conector cumple con estándares estrictos: inflamabilidad UL 94 HB, norma IEC 61076‑2‑103, protección IP 40 y operación en un amplio rango térmico, lo que lo convierte en una opción fiable para entornos exigentes.
Especificaciones:
- Tipo: XLR macho de 3 pines, serie AA
- Color: negro; contactos: oro
- Montaje: horizontal en PCB
- Cuerpo: redondo de plástico, carcasa de poliamida
- Conexión a tierra: carcasa a pin 1 y panel frontal (sin tierra separada)
- Diseño de contacto: tulipán con alta presión
- Bloqueo: cerradura de pestillo
- Compatibilidad: 100 % con la serie A
- Rango de temperatura: –30 °C a +80 °C
- Protección IP: 40
- Norma de inflamabilidad: UL 94 HB
- Norma de seguridad eléctrica: IEC 61076‑2‑103
