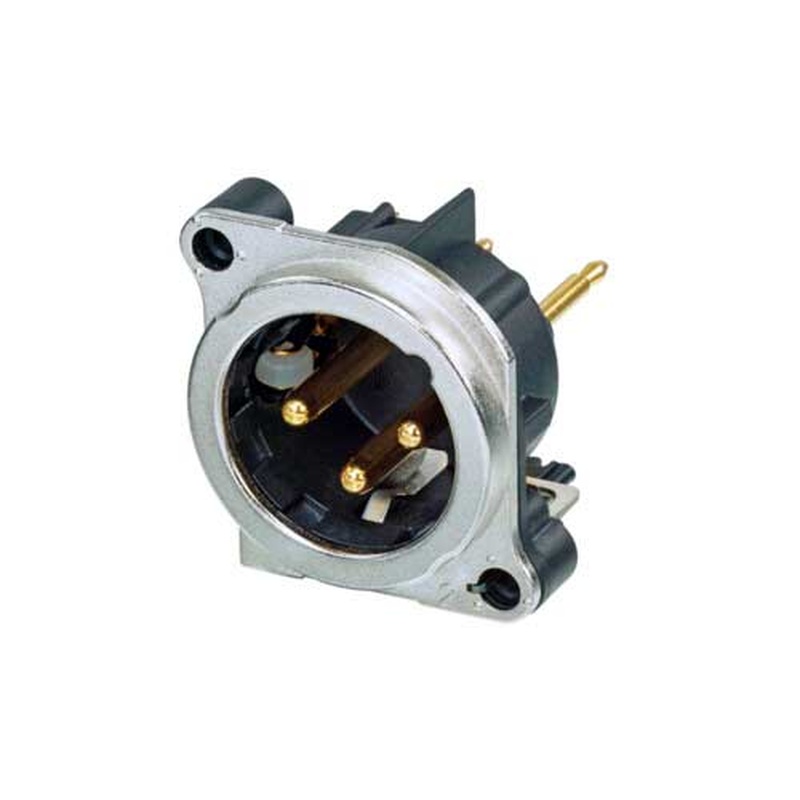

CONECTOR XLR MASCAL NEUTRIK NC3MBV-SW
El NC3MBV‑SW es un conector de chasis XLR macho de 3 pines de la Serie B, diseñado para ofrecer una conexión segura y fiable en aplicaciones de audio profesional, radiofrecuencia y sistemas de señal crítica.
Con un acabado en níquel y contactos en oro, este conector garantiza una excelente conductividad y resistencia a la corrosión. Su montaje vertical en PCB y la brida de metal con contacto de tierra circunferencial continuo con el chasis proporcionan una protección superior contra interferencias electromagnéticas (EMC) y de radiofrecuencia (RF). El contacto de masa, separado y conectado tanto a la carcasa del conector como al panel frontal, asegura una referencia de tierra estable sin interferir con el pin 1.
La función de conmutación se activa mediante el propio conector de acoplamiento, lo que permite indicar, monitorear y controlar la conexión acoplada. El conmutador ofrece un contacto normal abierto y otro normal cerrado, facilitando la integración en sistemas de control y automatización. Además, el receptáculo XLR es más compacto, y el dispositivo incluye un mecanismo de bloqueo con cerradura de pestillo para mayor seguridad y prevención de desconexiones accidentales.
Fabricado con carcasa de zinc y cumpliendo las normas ambientales UL 94 V‑0, IEC 61076‑2‑103, y con protección IP 40, el NC3MBV‑SW soporta temperaturas de –30 °C a +80 °C, haciéndolo apto para entornos industriales y de campo exigentes.
Especificaciones:
- Tipo: Conector de chasis XLR macho 3 pines, Serie B
- Acabado: Níquel con contactos en oro
- Montaje: Vertical en PCB
- Brida: Metal con contacto de tierra circunferencial continuo
- Contacto de masa: Separado, conectado a carcasa y panel frontal
- Conmutación: Contactos activados por acoplamiento (normal abierto y normal cerrado)
- Receptáculo: XLR más pequeño
- Bloqueo: Cerradura de pestillo
- Carcasa: Zinc
- Inflamabilidad: UL 94 V‑0
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
