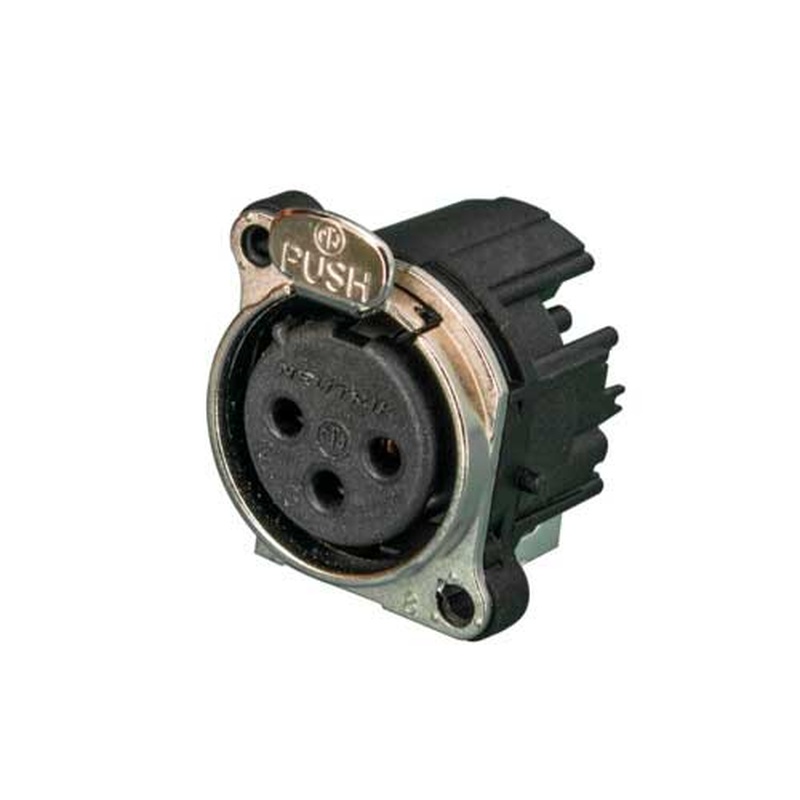

CONECTOR XLR HEMBRA NEUTRIK NC3FBHL1
El NC3FBHL1 es un conector de chasis XLR hembra de 3 pines, serie B, diseñado para ofrecer una conexión segura y fiable en entornos industriales y de automatización. Con un acabado en níquel y contactos en oro, garantiza una excelente conductividad y resistencia a la corrosión.
Su montaje lateral izquierdo en la PCB permite una instalación compacta y una mayor densidad de empaquetado, ideal para paneles con espacio limitado. El pin 1 está conectado directamente al panel frontal y a la carcasa del conector, proporcionando una conexión a tierra continua sin la necesidad de un punto de tierra independiente.
El diseño de contacto tipo tulipán con alta presión asegura una durabilidad máxima y una conexión estable incluso bajo vibraciones y ciclos de uso intensivos. La brida de montaje metálica ofrece un contacto de tierra circunferencial continuo con el chasis, mejorando la protección contra interferencias electromagnéticas (EMC) y de radiofrecuencia (RF).
El pestillo de bloqueo de acero Ck67 garantiza que el conector permanezca firmemente conectado, reduciendo la posibilidad de desconexiones accidentales. Los materiales de construcción, con inserto de poliamida y carcasa de zinc, combinan resistencia mecánica con una excelente resistencia a la temperatura.
El NC3FBHL1 cumple con las normas de seguridad y rendimiento más exigentes: inflamabilidad UL 94 V‑0, norma IEC 61076‑2‑103, protección IP 40 y un rango de temperatura de –30 °C a +80 °C, lo que lo hace apto para aplicaciones en entornos industriales exigentes.
Especificaciones:
- Tipo: Conector de chasis XLR hembra de 3 pines, serie B
- Acabado: Níquel; contactos en oro
- Montaje: Lateral izquierdo en PCB
- Conexión a tierra: Pin 1 conectado al panel frontal y a la carcasa del conector (sin tierra independiente)
- Diseño de contacto: Tulipán con alta presión
- Brida de montaje: Metálica, contacto de tierra circunferencial continuo con el chasis
- Pestillo de bloqueo: Acero Ck67
- Materiales: Inserto de poliamida, carcasa de zinc
- Normas: IEC 61076‑2‑103, UL 94 V‑0
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
