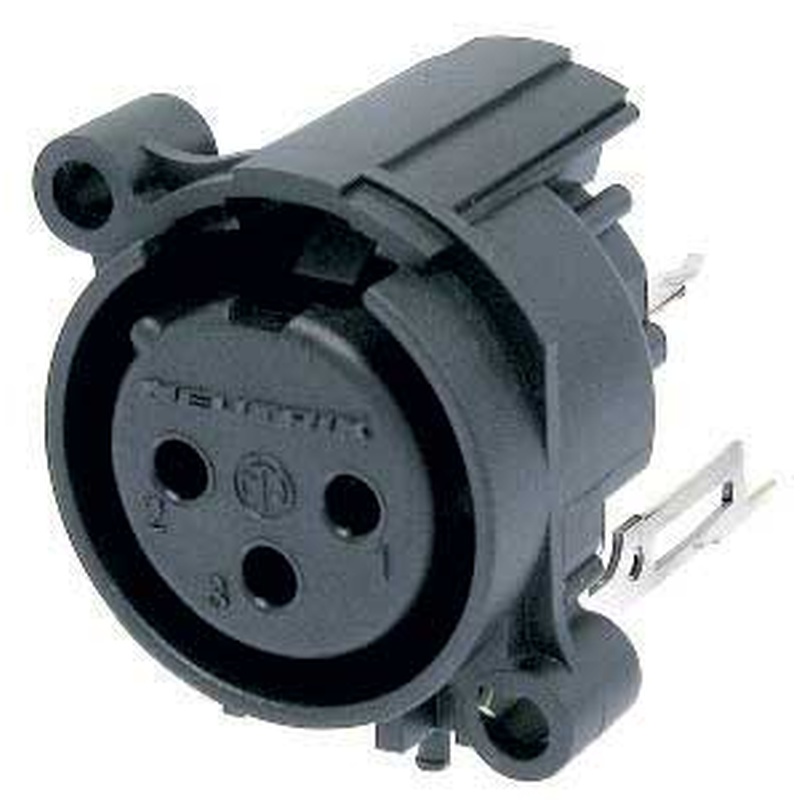

El conector de chasis XLR hembra de 3 pines NC3FAAV2‑0, de la serie AA, está diseñado para ofrecer una solución robusta y económica en aplicaciones de audio profesional. Con un acabado negro y contactos en oro, garantiza una señal limpia y una larga vida útil en entornos exigentes.
Su montaje vertical en PCB y cuerpo redondo de plástico optimizan el espacio y reducen los costos de producción sin sacrificar la calidad. La conexión a tierra se realiza a través de un contacto separado que se enlaza con la carcasa del conector y el panel frontal, evitando interferencias y garantizando la seguridad eléctrica. El diseño de contacto tipo tulipán, con alta presión de contacto, asegura una conducción fiable y una durabilidad máxima, incluso en ciclos de conexión repetidos.
El conector incorpora un resorte de retención en lugar de un pestillo, lo que facilita la inserción y extracción sin comprometer la firmeza de la conexión. Además, su compatibilidad 100 % con la serie A y el recorte del panel frontal permiten una integración sencilla en diseños existentes.
La carcasa de poliamida cumple con las normas de inflamabilidad UL 94 HB y IEC 61076‑2‑103, ofreciendo protección IP 40 y operando en un rango de temperatura de –30 °C a +80 °C, ideal para entornos industriales y de estudio.
Especificaciones:
- Tipo: XLR hembra de 3 pines
- Serie: AA
- Color: negro
- Contactos: oro
- Montaje: vertical en PCB
- Cuerpo: redondo de plástico
- Conexión a tierra: separado, sin conexión al pin 1
- Diseño de contacto: tulipán, alta presión
- Retención: resorte
- Carcasa: poliamida
- Inflamabilidad: UL 94 HB
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
