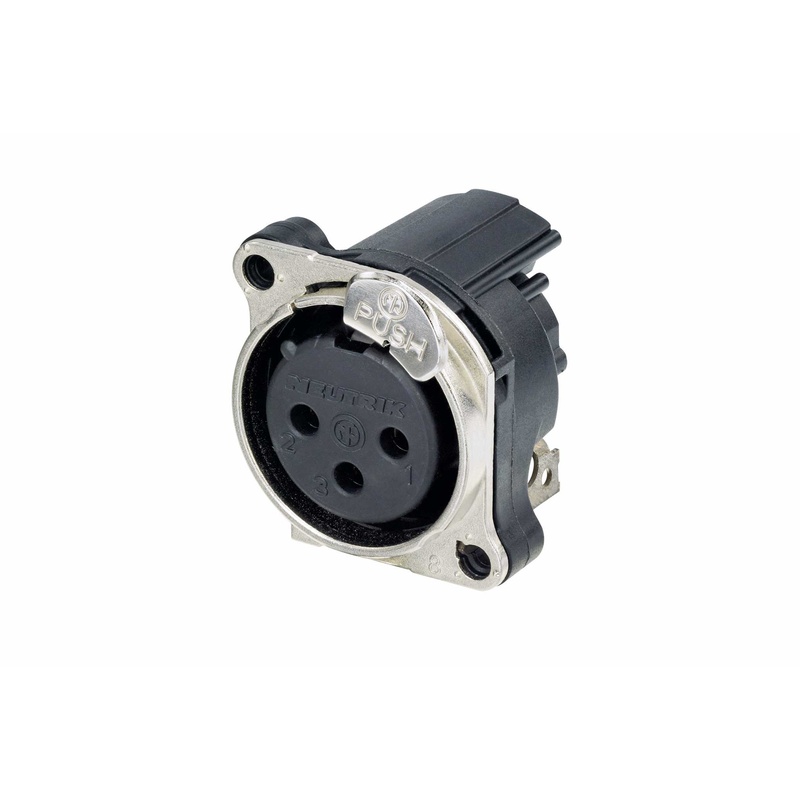

CONECTOR XLR HEMBRA DE 3 PINES NEUTRIK NC3FBH1-DA
El conector de chasis XLR hembra de 3 pines NC3FBH1‑DA, de la Serie B, es la solución definitiva para integrar señales de audio y telecomunicaciones en dispositivos de alta densidad de empaquetado. Con su acabado níquel y contactos de oro, garantiza una conductividad superior y resistencia a la corrosión, mientras que el montaje horizontal en PCB facilita la integración en placas con espacio limitado.
Su diseño incorpora una conexión a tierra directa del Pin 1 al panel frontal y a la carcasa del conector, eliminando la necesidad de un punto de tierra independiente y reduciendo la posibilidad de ruido. Los receptáculos XLR más pequeños permiten una mayor densidad de empaquetado sin sacrificar la calidad de la señal.
El contacto tipo Tulipán con alta presión asegura una conexión fiable y duradera, ideal para aplicaciones que requieren repetidos ciclos de conexión y desconexión. La brida de montaje metálica ofrece un contacto de tierra circunferencial continuo con el chasis, mejorando la protección contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RF). Además, el sistema de pestillo de empuje asimétrico ahorra espacio, lo que resulta crucial en diseños compactos.
Fabricado con inserto de poliamida y carcasa de zinc, el NC3FBH1‑DA cumple con las normas de inflamabilidad UL 94 V‑0 y IEC 61076‑2‑103, posee protección IP 40 y opera en un rango de temperatura de –30 °C a +80 °C, garantizando fiabilidad en entornos industriales y de telecomunicaciones exigentes.
Especificaciones:
- Tipo: Conector de chasis XLR hembra 3 pines (Serie B)
- Acabado: Níquel con contactos en oro
- Montaje: Horizontal en PCB
- Conexión a tierra: Pin 1 conectado al panel frontal y a la carcasa del conector
- Receptáculos: XLR más pequeños, mayor densidad de empaquetado
- Diseño de contacto: Tulipán con alta presión
- Brida de montaje: Metálica, contacto de tierra circunferencial continuo
- Sistema de pestillo: Empuje asimétrico, ahorro de espacio
- Materiales: Inserto de poliamida, carcasa de zinc
- Normas ambientales: UL 94 V‑0, IEC 61076‑2‑103
- Protección IP: 40
- Rango de temperatura: –30 °C a +80 °C
