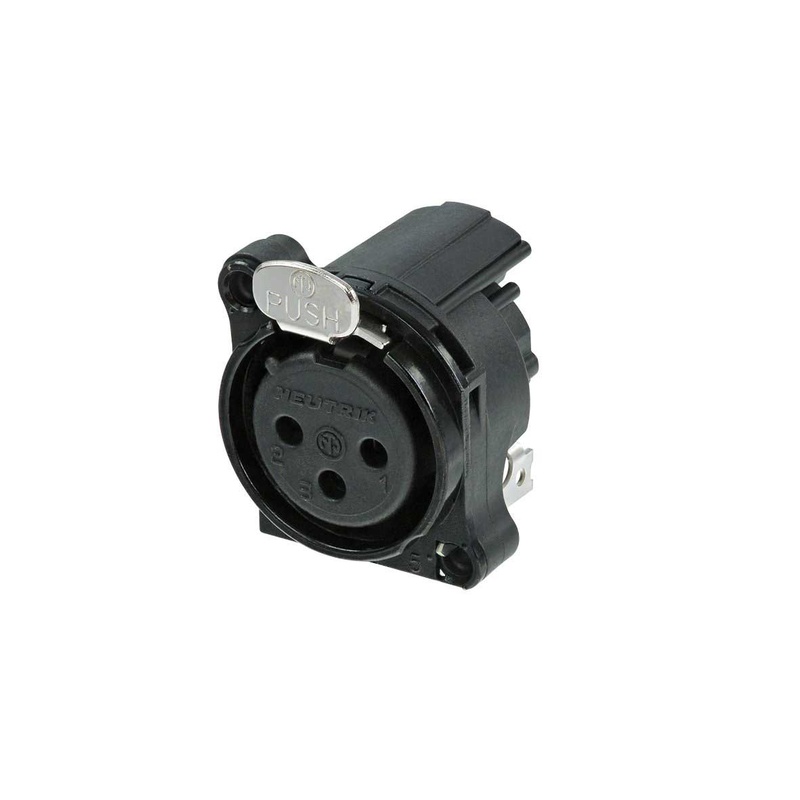

CONECTOR XLR HEMBRA DE 3 PINES NEUTRIK NC3FBH1-B
El NC3FBH1‑B es un conector de chasis XLR hembra de 3 pines, Serie B, diseñado para ofrecer una conexión fiable y de alta calidad en aplicaciones de audio y telecomunicaciones. Su acabado en cromo negro y contactos de oro garantiza una estética profesional y una excelente conductividad.
Con un montaje horizontal en PCB, este conector se integra sin ocupar espacio adicional, lo que lo hace ideal para dispositivos compactos. La conexión a tierra se realiza a través del pin 1, que se enlaza directamente al panel frontal y a la carcasa del conector, eliminando la necesidad de un contacto a tierra independiente y reduciendo la complejidad del diseño.
Los receptáculos XLR reducidos permiten una mayor densidad de empaquetado, mientras que el diseño de contacto tipo tulipán con alta presión asegura una vida útil prolongada y una conexión estable incluso bajo vibraciones. La brida de montaje metálica ofrece un contacto de tierra circunferencial continuo con el chasis, mejorando la protección contra interferencias electromagnéticas (EMC) y de radiofrecuencia (RF).
El pestillo de bloqueo de acero Ck67 garantiza que el conector permanezca firmemente conectado, evitando desconexiones accidentales. Los materiales de construcción, con inserto de poliamida y carcasa de zinc, combinan resistencia mecánica y durabilidad.
El NC3FBH1‑B cumple con las normas de seguridad y rendimiento más exigentes: inflamabilidad UL 94 V‑0, conformidad con IEC 61076‑2‑103, protección IP 40 y un rango de temperatura operativo de –30 °C a +80 °C, lo que lo hace adecuado para entornos industriales y de campo.
Especificaciones:
- Tipo: Conector de chasis XLR hembra de 3 pines, Serie B
- Acabado: Cromo negro con contactos en oro
- Montaje: Horizontal en PCB
- Conexión a tierra: Pin 1 conectado al panel frontal y carcasa del conector
- Receptáculos: XLR más pequeños, mayor densidad de empaquetado
- Diseño de contacto: Tulipán con alta presión
- Brida de montaje: Metal, contacto de tierra circunferencial continuo
- Pestillo de bloqueo: Acero Ck67
- Materiales: Inserto de poliamida, carcasa de zinc
- Normas ambientales: UL 94 V‑0, IEC 61076‑2‑103
- Protección IP: 40
- Rango de temperatura: –30 °C a +80 °C
