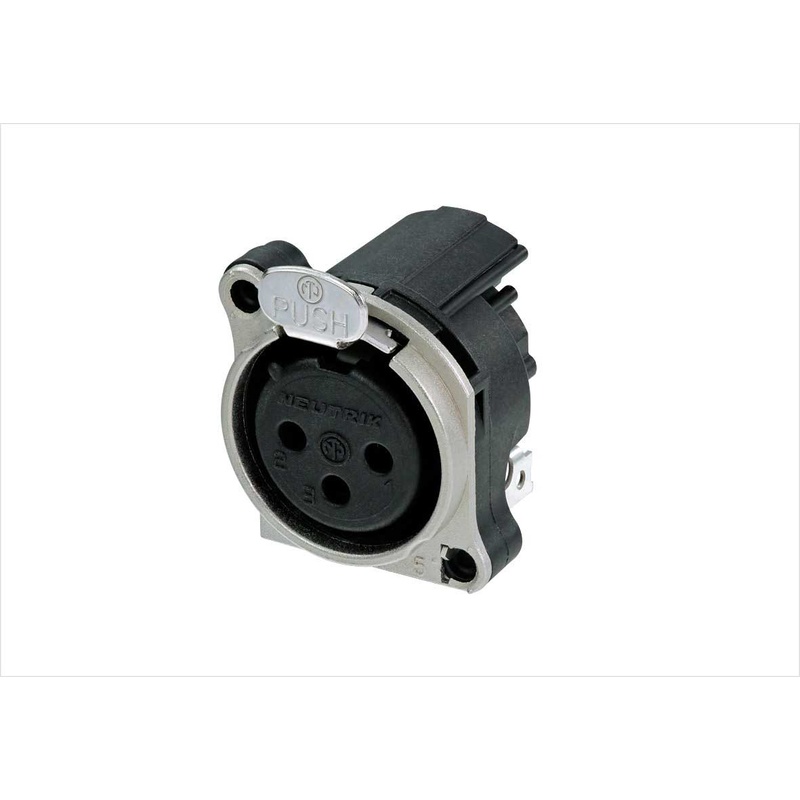

CONECTOR XLR HEMBRA 3 PINES NEUTRIK NC3FBH1
El NC3FBH1 es un conector de chasis XLR hembra de 3 pines, diseñado para aplicaciones de audio profesional donde la fiabilidad y la protección electromagnética son esenciales. Con su acabado en níquel y contactos de oro, ofrece una excelente conductividad y resistencia a la corrosión, garantizando una señal limpia y estable incluso en entornos exigentes.
Este conector pertenece a la Serie B y presenta un montaje horizontal en PCB, lo que permite una integración compacta y una mayor densidad de empaquetado gracias a los receptáculos XLR más pequeños. La conexión a tierra se realiza directamente a través del pin 1, enlazado al panel frontal y a la carcasa del conector, eliminando la necesidad de tierra independiente y simplificando el diseño del circuito.
El diseño de contacto tipo tulipán con alta presión asegura una conexión firme y duradera, reduciendo el riesgo de desconexiones durante el uso continuo. La brida de montaje metálica proporciona un contacto de tierra circunferencial continuo con el chasis, mejorando la protección contra interferencias electromagnéticas (EMC) y de radiofrecuencia (RF). El pestillo de bloqueo de acero Ck67 garantiza que el conector permanezca firmemente conectado, incluso bajo vibraciones o movimientos bruscos.
Construido con un inserto de poliamida y una carcasa de zinc, el NC3FBH1 cumple con rigurosas normas de seguridad y durabilidad: inflamabilidad UL 94 V‑0, norma IEC 61076‑2‑103, protección IP 40 y un rango de temperatura operativo de –30 °C a +80 °C. Estas características lo hacen ideal para equipos de transmisión, sistemas de sonido en vivo, estudios de grabación y cualquier aplicación donde la robustez y la calidad de la señal sean prioritarias.
Especificaciones:
- Nombre del producto: NC3FBH1
- Tipo: Conector de chasis XLR hembra de 3 pines (Serie B)
- Color: Níquel con contactos en oro
- Montaje: Horizontal en PCB
- Conexión a tierra: Pin 1 conectado al panel frontal y carcasa del conector (sin tierra independiente)
- Receptáculos XLR más pequeños, mayor densidad de empaquetado
- Diseño de contacto: Tulipán con alta presión de contacto
- Brida de montaje: Metálica, contacto de tierra circunferencial continuo
- Pestillo de bloqueo: Acero Ck67
- Materiales: Inserto de poliamida, carcasa de zinc
- Especificaciones ambientales: UL 94 V‑0, IEC 61076‑2‑103, IP 40, rango de temperatura –30 °C a +80 °C
