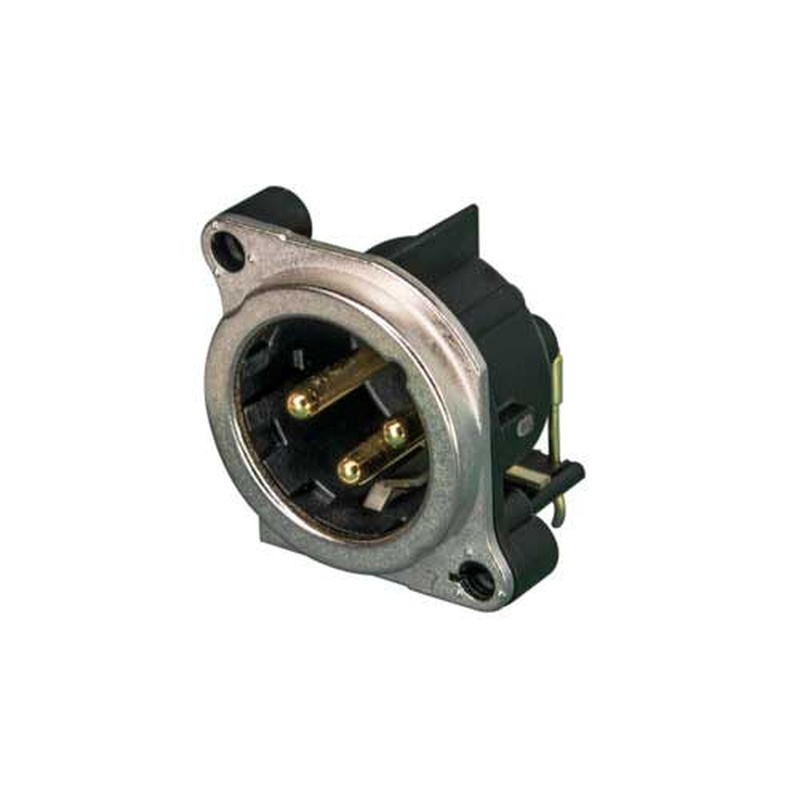

CONECTOR XLR DE CHASIS MCH NEUTRIK NC3MBH-0

El conector de chasis XLR macho de 3 pines NC3MBH‑0, perteneciente a la Serie B, ofrece una solución fiable y robusta para la interconexión de equipos de audio y sistemas de control en entornos profesionales. Su acabado en níquel con contactos de oro garantiza una excelente conductividad y resistencia a la corrosión, mientras que su montaje horizontal en PCB facilita la integración en placas de circuito de alta densidad.

Una de las características más destacadas es la brida de montaje de metal que mantiene un contacto de tierra circunferencial continuo con el chasis, lo que mejora significativamente la protección contra interferencias electromagnéticas (EMC) y de radiofrecuencia (RF). La lengüeta de retención de acero asegura que el conector permanezca firmemente en su lugar, incluso bajo vibraciones o cargas dinámicas. Además, el contacto de tierra se conecta a la masa de la carcasa sin tocar el chasis ni el pin 1, lo que reduce la posibilidad de ruido y garantiza una señal limpia.

El diseño compacto del receptáculo XLR permite una mayor densidad de empaquetado, ideal para sistemas con espacio limitado. El dispositivo incluye un mecanismo de bloqueo mediante cerradura de pestillo, lo que evita desconexiones accidentales durante su uso. La carcasa de zinc proporciona durabilidad y resistencia mecánica, mientras que la clasificación UL 94 V‑0 y la norma IEC 61076‑2 103 aseguran un nivel de inflamabilidad aceptable para aplicaciones industriales y de audio.

Con una protección IP 40 y un rango de temperatura de ‑30 °C a +80 °C, el NC3MBH‑0 es apto para operar en ambientes exigentes, desde estudios de grabación hasta instalaciones de señalización pública y sistemas de control de automatización.

Especificaciones:

• Tipo: Conector de chasis XLR macho de 3 pines, Serie B
• Color: Níquel con contactos en oro
• Montaje: Horizontal en PCB
• Brida de montaje: Metal con contacto de tierra circunferencial continuo
• Lengüeta de retención: Acero
• Contactos de tierra: Conectados a la masa de la carcasa, no al chasis ni al pin 1
• Receptáculo: XLR más pequeño, mayor densidad de empaquetado
• Bloqueo: Cerradura de pestillo
• Carcasa: Zinc
• Inflamabilidad: UL 94 V‑0
• Norma: IEC 61076‑2 103
• Protección IP: 40
• Rango de temperatura: ‑30 °C a +80 °C
