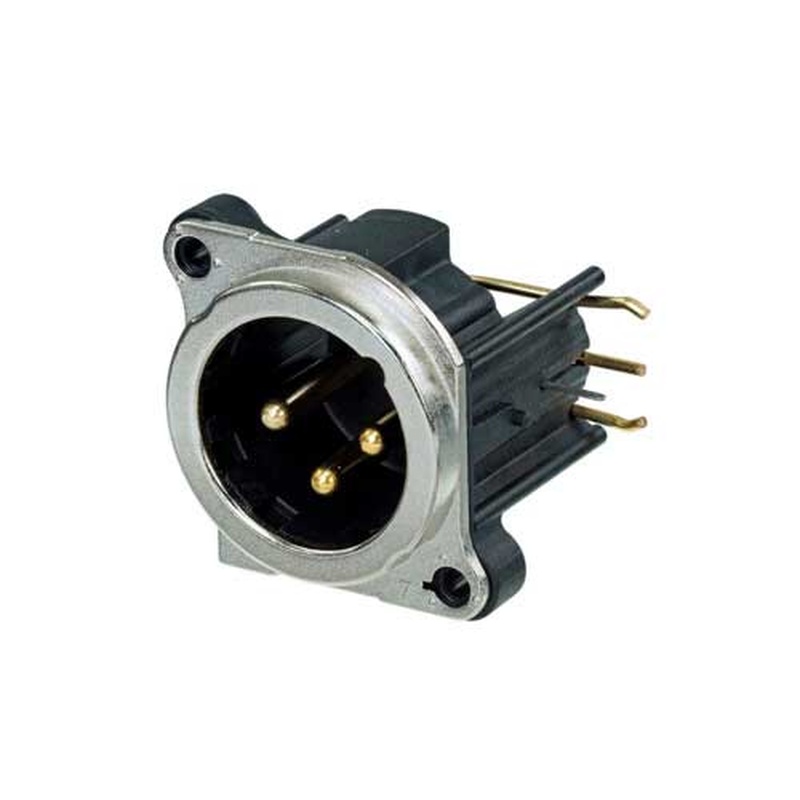

CONECTOR XLR CHASSIS NEUTRIK NC3MBHR
El NC3MBHR es un conector de chasis XLR macho de 3 pines, Serie B, diseñado para integrarse de manera fiable en sistemas de audio profesional. Su acabado en níquel y contactos en oro garantizan una excelente conductividad y resistencia a la corrosión, mientras que el montaje lateral derecho en la placa de circuito impreso (PCB) facilita una instalación rápida y segura.
La brida de montaje metálica incorpora un contacto de tierra circunferencial continuo con el chasis, lo que mejora significativamente la protección contra interferencias electromagnéticas (EMC) y ruido de radiofrecuencia (RF). La lengüeta de retención de acero y el dispositivo de bloqueo mediante cerradura de pestillo aseguran que el conector permanezca firmemente conectado, evitando desconexiones accidentales durante el uso.
El diseño compacto del receptáculo XLR permite una mayor densidad de empaquetado, ideal para aplicaciones donde el espacio es crítico, como en equipos de sonido en vivo, estudios de grabación y sistemas de control industrial. Además, el contacto de masa separado, conectado a la carcasa del conector y al panel frontal sin interferir con el pin 1, ofrece una referencia de tierra limpia y fiable.
Fabricado con carcasa de zinc, el NC3MBHR cumple con las normas de seguridad y durabilidad exigidas en entornos exigentes: inflamabilidad UL 94 V‑0, norma IEC 61076‑2‑103, protección IP 40 y un rango de temperatura operativo de –30 °C a +80 °C.
Especificaciones:
- Color: níquel
- Contactos: oro
- Montaje: lateral derecho en PCB
- Brida de montaje: metal con tierra circunferencial continua
- Lengüeta de retención: acero
- Contacto de masa: separado, conectado a carcasa y panel frontal, sin conexión al pin 1
- Receptáculo: XLR compacto, mayor densidad de empaquetado
- Bloqueo: cerradura de pestillo
- Material de carcasa: zinc
- Inflamabilidad: UL 94 V‑0
- Norma: IEC 61076‑2‑103
- Protección IP: 40
- Rango de temperatura: –30 °C a +80 °C
