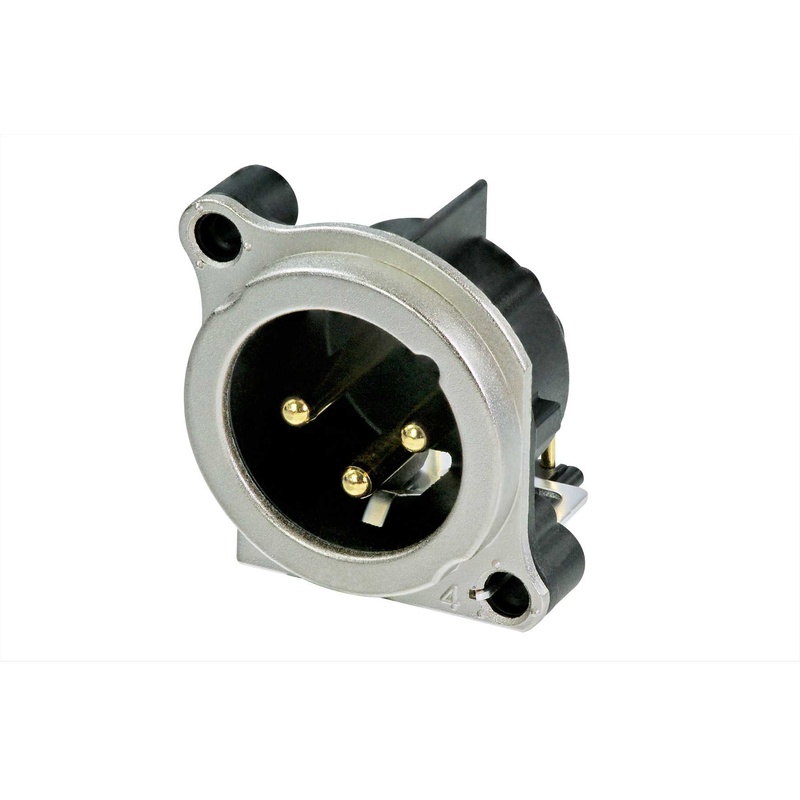

CONECTOR XLR CHASIS NEUTRIK NC3MBH-E

El NC3MBH-E es un conector de chasis XLR macho de 3 pines, diseñado para ofrecer una conexión robusta y fiable en entornos de audio profesional. Con su acabado en níquel y contactos de oro, garantiza una señal limpia y una larga vida útil, mientras que su montaje horizontal en PCB facilita la integración en paneles de control y dispositivos de audio.

Este conector pertenece a la Serie B y cuenta con una brida de metal que establece un contacto de tierra circunferencial continuo con el chasis, lo que mejora significativamente la protección contra interferencias electromagnéticas (EMI) y radiofrecuencia (RF). Además, incorpora cinco contactos de tierra adicionales y una lengüeta de retención de acero, asegurando una conexión estable y resistente a vibraciones.

El diseño incluye un contacto de masa separado que se conecta a la carcasa del conector y al panel frontal, sin interferir con el pin 1, lo que reduce el ruido y mejora la integridad de la señal. El receptáculo XLR más compacto permite una mayor densidad de empaquetado, ideal para sistemas con espacio limitado.

Para la seguridad y la facilidad de uso, el NC3MBH-E dispone de un dispositivo de bloqueo mediante cerradura de pestillo, que evita desconexiones accidentales durante la operación. Su carcasa de zinc y la inflamabilidad UL 94 V-0 garantizan durabilidad y cumplimiento con normas de seguridad.

Este conector es perfecto para aplicaciones en estudios de grabación, instalaciones de sonido en vivo, sistemas de iluminación y cualquier sistema que requiera una conexión de chasis fiable y con alta protección EMI/RF.

Especificaciones:

• Tipo: Conector de chasis XLR macho de 3 pines
• Serie: B
• Color: Níquel
• Contactos: Oro
• Montaje: Horizontal en PCB
• Brida: Metal con contacto de tierra circunferencial continuo
• Contactos de tierra adicionales: 5
• Lengüeta de retención: Acero
• Contacto de masa: Separado, conectado a carcasa y panel frontal (sin pin 1)
• Receptáculo: XLR más pequeño para mayor densidad de empaquetado
• Bloqueo: Cerradura de pestillo
• Carcasa: Zinc
• Inflamabilidad: UL 94 V-0
• Norma: IEC 61076-2 103
• Protección IP: 40
• Rango de temperatura: -30 °C a +80 °C
