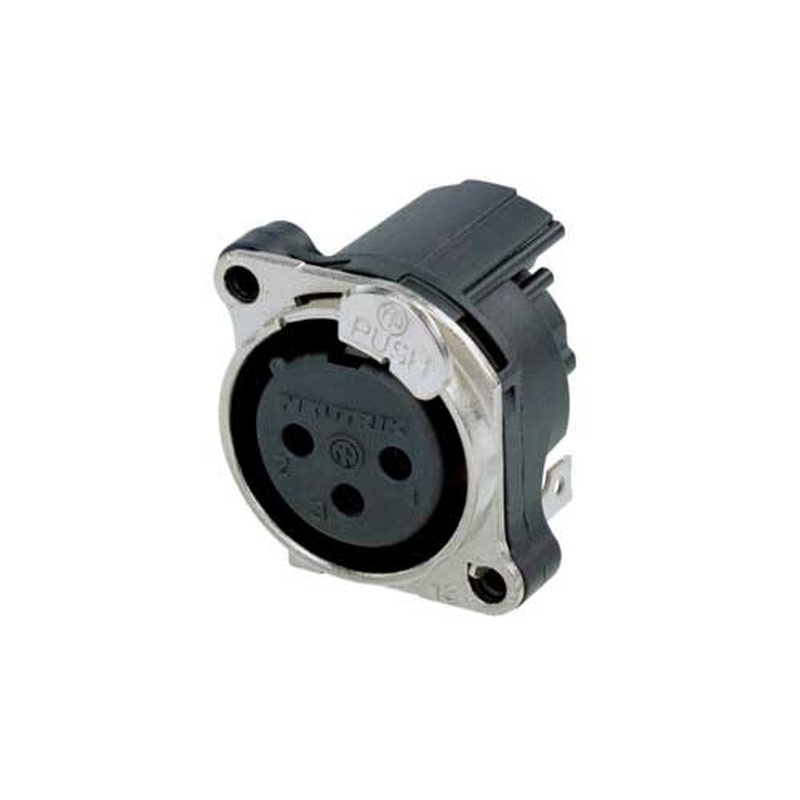

CONECTOR DE CHASIS XLR HEMBRA NEUTRIK NC3FBH2-DA
El NC3FBH2-DA es un conector de chasis XLR hembra de 3 pines, diseñado para aplicaciones de audio profesional que exigen fiabilidad, durabilidad y protección electromagnética. Fabricado en Serie B, su acabado en níquel con contactos en oro garantiza una excelente conductividad y resistencia a la corrosión.
Su montaje horizontal en PCB y la utilización de receptáculos XLR más pequeños permiten una mayor densidad de empaquetado sin sacrificar la calidad de la señal. El contacto de tierra separado, conectado a la carcasa del conector y al panel frontal, ofrece una ruta de tierra continua y robusta, mientras que el pin 1 permanece sin conexión, reduciendo interferencias.
El diseño de contacto tipo Tulipán con alta presión asegura una conexión estable y de larga vida útil, ideal para entornos de trabajo exigentes. La brida de montaje metálica proporciona un contacto de tierra circunferencial continuo con el chasis, mejorando la protección contra EMI y RF. Además, el sistema de pestillo de empuje asimétrico optimiza el espacio, facilitando la integración en paneles compactos.
Construido con un inserto de poliamida y carcasa de zinc, el conector cumple con los estándares de seguridad UL 94 V‑0 y IEC 61076‑2‑103. Su clasificación IP 40 y rango de temperatura de –30 °C a +80 °C lo hacen apto para entornos industriales y de producción de audio en los que la robustez y la resistencia a condiciones extremas son esenciales.
Especificaciones:
- Tipo: Conector de chasis XLR hembra, 3 pines
- Serie: B
- Color: Níquel
- Contactos: Oro
- Montaje: Horizontal en PCB
- Conexión a tierra: Separada, conectada a carcasa y panel frontal, sin pin 1
- Receptáculos XLR: Más pequeños, mayor densidad
- Diseño de contacto: Tulipán, alta presión
- Brida metálica: Tierra circunferencial continua
- Pestillo: Asimétrico, ahorro de espacio
- Materiales: Inserto de poliamida, carcasa de zinc
- Flamabilidad: UL 94 V‑0
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango térmico: –30 °C a +80 °C
